無線で競技進行管理用の信号機をコントロールしたいと思い作り始めました。

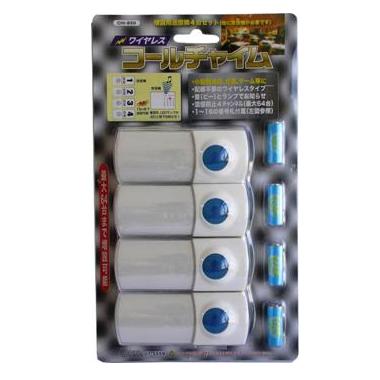

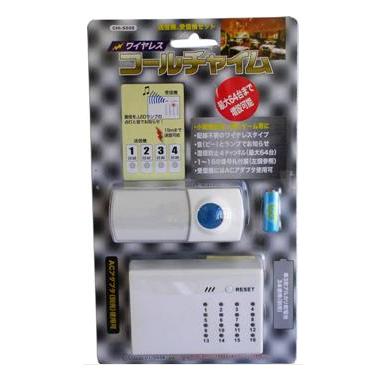

　ワイヤレスのインターホンを利用できないかと探していた所、株式会社オーム電気製の「ワイヤレス　コールチャイム」という製品が見つかりました。

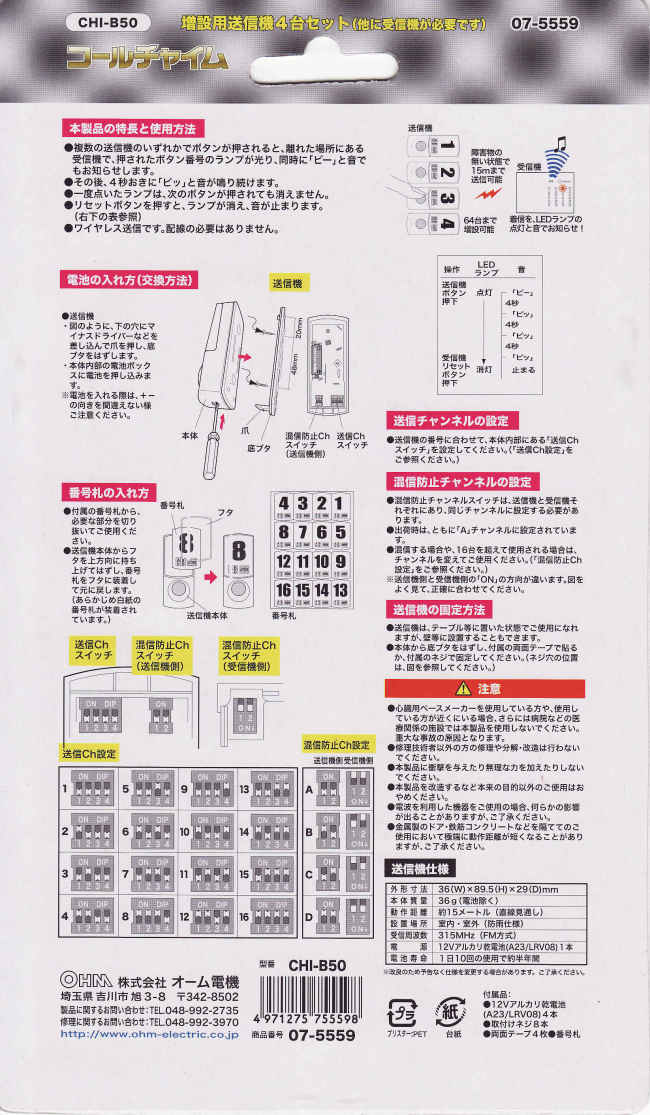

このチャイムは、１５ｍまで送信可能で最大６4台まで増設可能の優れもの、これなら使えると思い早速追加の送信機（4台）もいっしょに購入しました。

まずは動作確認です。
　電源は、単３電池３本直列の４．５Ｖ仕様です。

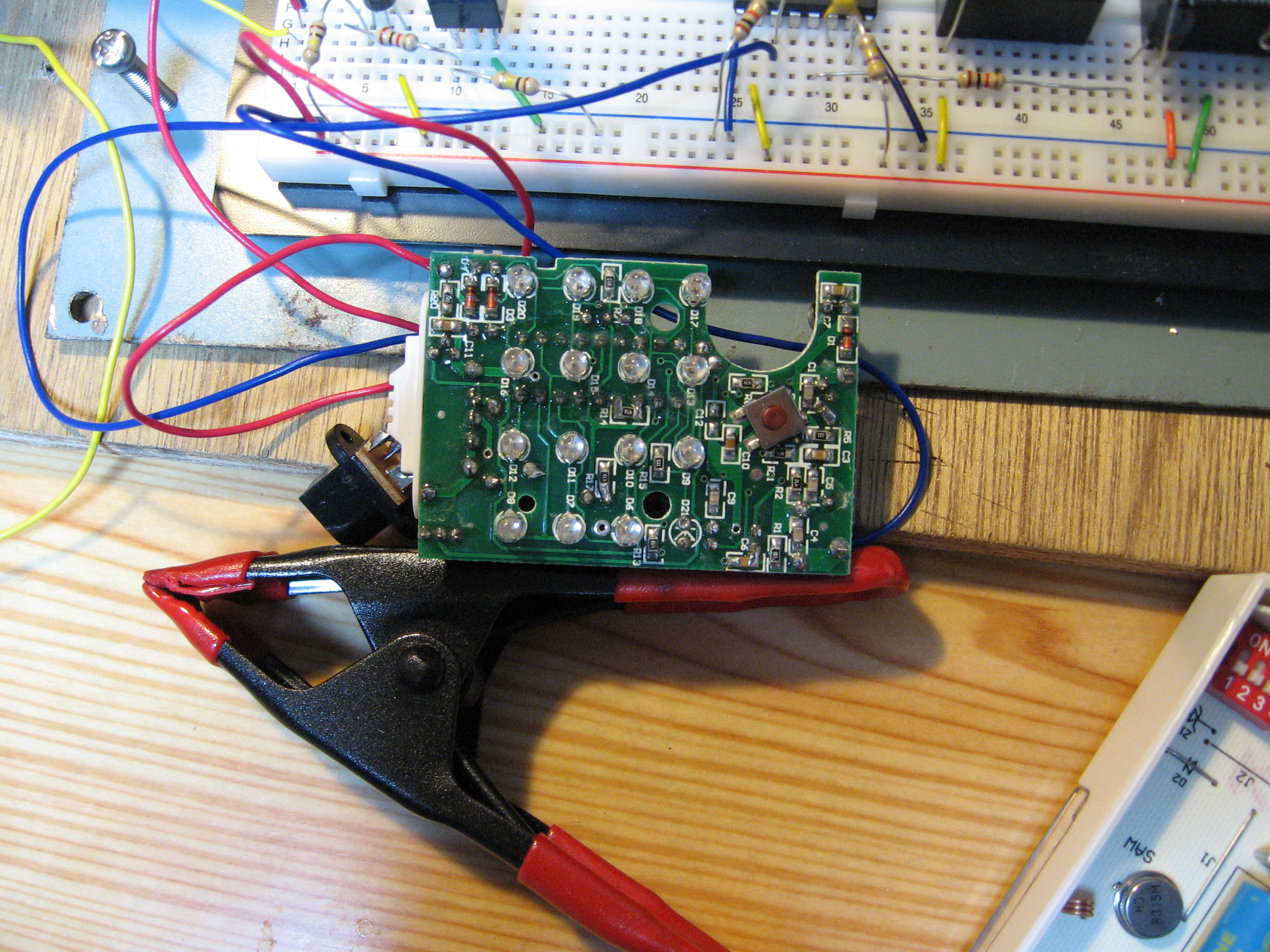

　1番から順に点灯していきましたが、あれ、13番が点かない、って、ＬＥＤが無い、付いてない。
付け忘れなのか、何らかの理由で付け無かったのか、付けられなかったのか？・・・・・・・まッいいか、１６点使うとすると送信機も1６個買わないといけないし、そんなに使わないし。
　ＬＥＤは、点っぱなしでリセットスイッチで一斉に消すようになっていて、ばらばらには消すことが出来ない。

残念ながら、この商品は廃盤になってしまった様です。

改造するにあたって

・ＬＥＤは点きっ放しでもリレーは、数ミリ秒ＯＮしてＯＦＦになるようにしたい。
・リレーがＯＦＦしたときに、リセットしてＬＥＤを消したい。

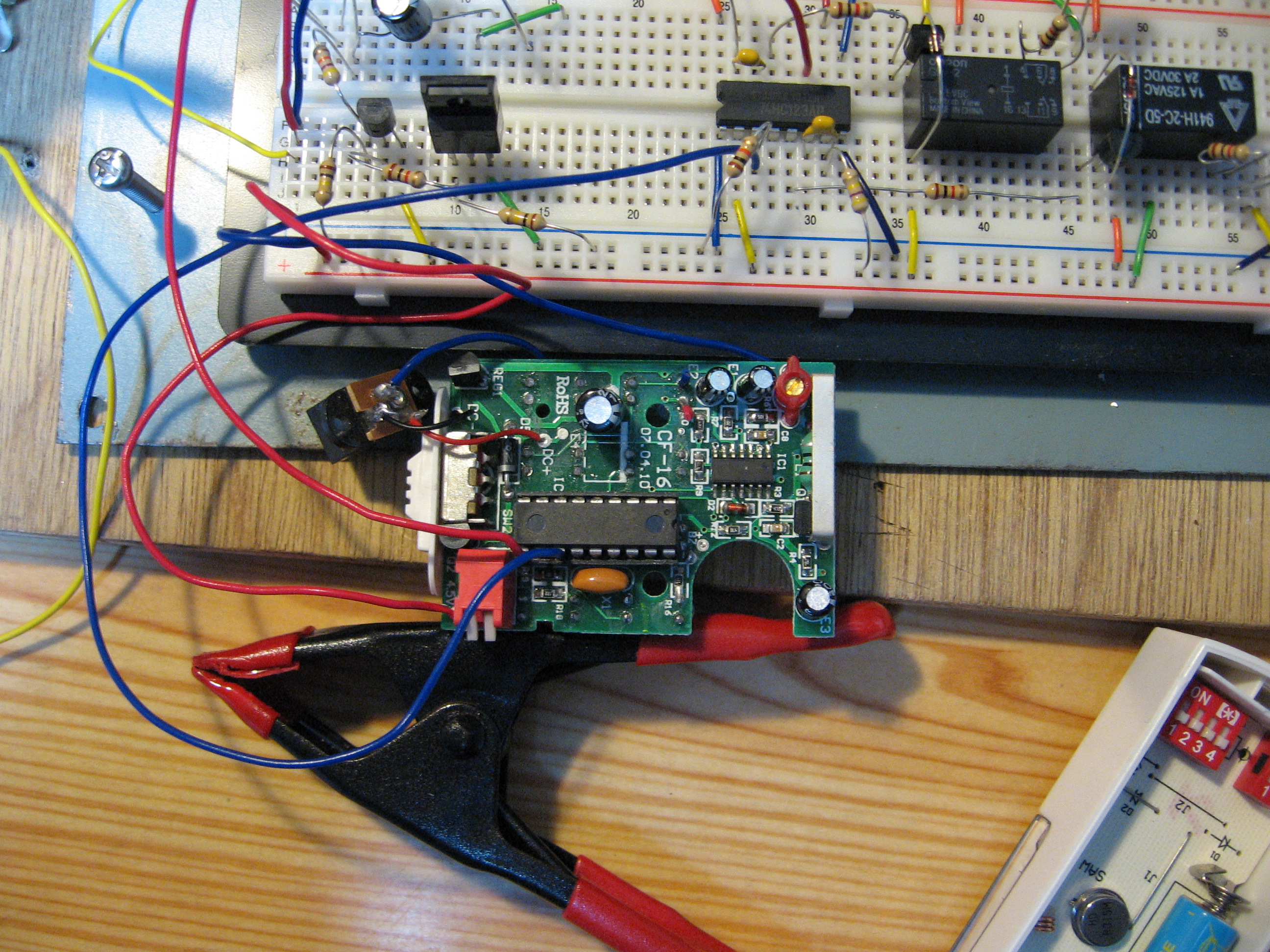

中の基板には、ＰＩＣ１６Ｃ５４Ｃ　０４／Ｐ　093663Ｅ　と刻印されたマイコンが付いていました。
テスターで当たった所ＬＥＤが点灯した時１．４Ｖの電圧があり、消灯時０Ｖになることから

６番ピン　：１０・１１チャンネル
７番ピン　：９チャンネル
８番ピン　：１・５チャンネル
９番ピン　：２・３チャンネル
１０番ピン：４・８チャンネル
１１番ピン：６・７チャンネル
１２番ピン：１２・１６チャンネル
１３番ピン：１４・１５チャンネル

の様になってるのかなと判断しました。
この商品が廃盤になってしまったので、手持ちの５チャンネル分だけしかないのでこれでも十分

競技進行管理用の信号機のｺﾝﾄﾛｰﾗｰは、プッシュボタンスイッチなのでこれに並列にリレー接点をいれることを考えると、コールチャイムのＬＥＤが点灯したままでも、リレーは1秒程度ＯＮした後ＯＦＦになる必要がある。

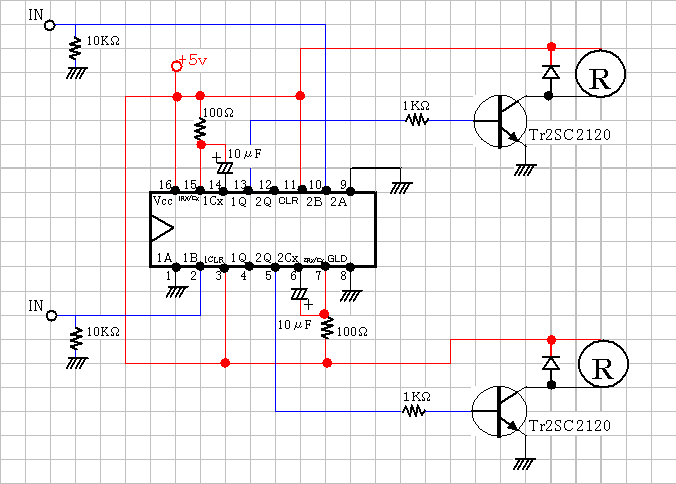

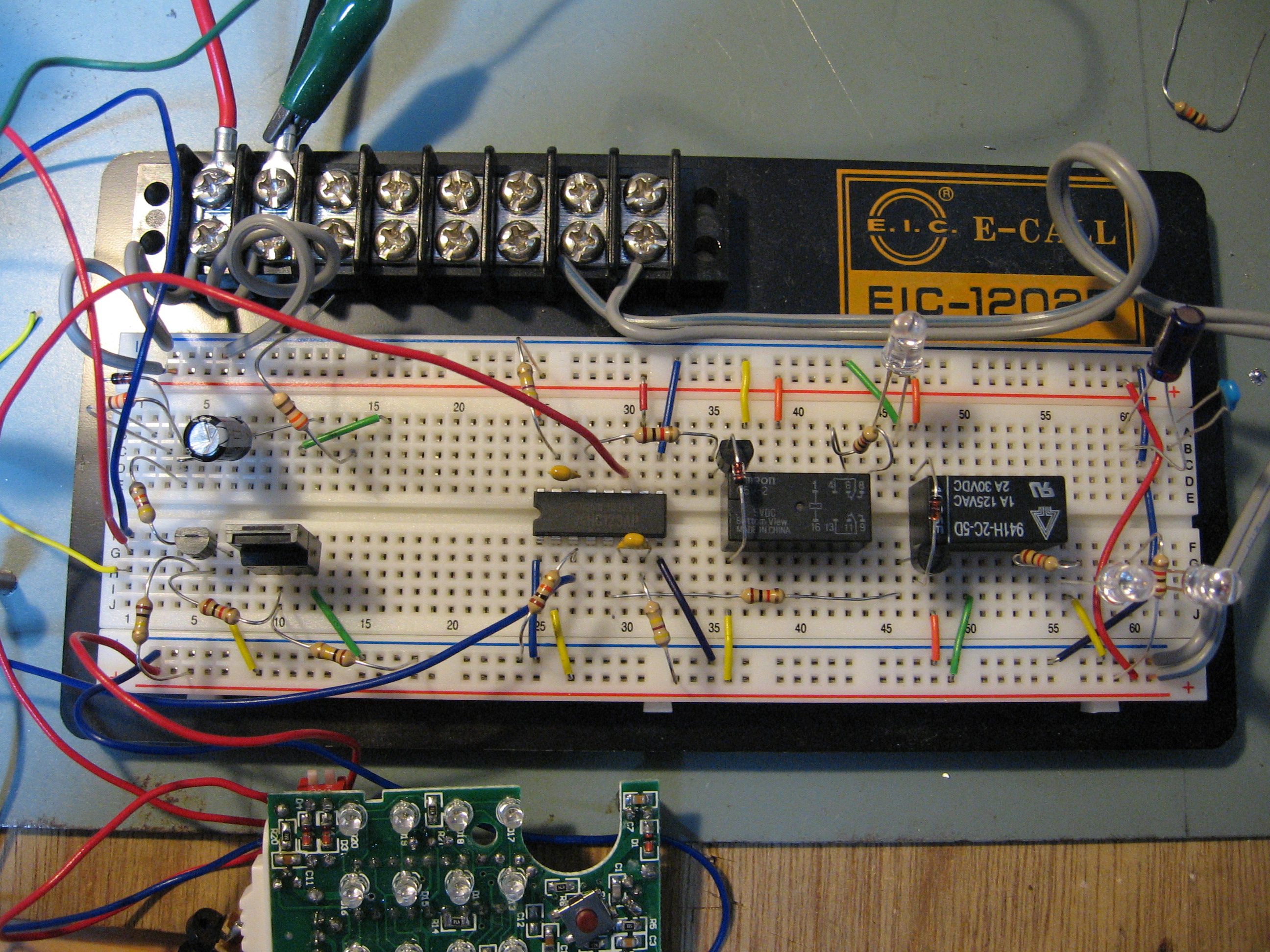

そこで、長い時間入力ＯＮでも出力は短時間にできるモノマルチバイブレータが２個入ったＩＣ：７４ＨＣ１２３を使うことにしました。
